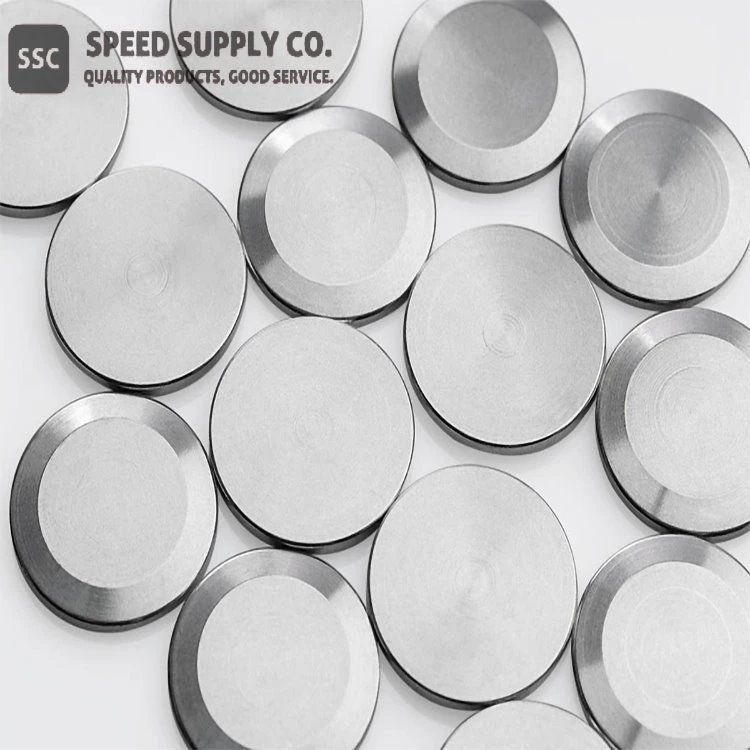

Cyswllt Gwactod Twngsten

Fformiwla Llinol: WCAg, WCu, WCCu

Swyddogaeth

Fformiwla linol:	WCAg, WCu, WCCu
Deunydd:	WCAg40 (carbid twngsten 60 y cant yn ôl pwysau, arian 40 y cant yn ôl pwysau) VFG10 (twngsten 90 y cant yn ôl pwysau, copr 10 y cant yn ôl pwysau) VFG20 (twngsten 80 y cant yn ôl pwysau, copr 20 y cant yn ôl pwysau) WCCu30 (carbid twngsten 70 y cant yn ôl pwysau, copr 30 y cant yn ôl pwysau)
Safon:	ASTM B 663-94
Siâp:	Amryw
Maint:	Addasu

Disgrifiad Cyswllt Gwactod Twngsten

Mae cysylltiadau trydanol yn adeiladu cysylltiadau trydanol rhwng cydrannau mewn amddiffyniadau gorfoltedd, trosglwyddyddion a switshis. Mae'r gofynion ar gyfer y cysylltiadau switsh yn wahanol yn dibynnu ar y pŵer newid, foltedd newid, amlder newid, cerrynt parhaus, a'r cerrynt cychwyn a thorri. Yn unol â hynny, mae'r gofynion ar gyfer y cysylltiadau a'r dulliau i sicrhau eu swyddogaeth ddiogel yn amrywio. Er mwyn atal ocsidiad, gellir gwneud y cysylltiadau yn gwrthsefyll cyrydiad trwy haenau â metelau gwerthfawr neu drwy weithredu'r cysylltiadau mewn gwactod, nwy anadweithiol neu olew. Mae problemau eraill yn cynnwys erydiad cyswllt, erydiad gan fflachiad gwreichionen, neu arcing a weldio ar bŵer uchel. Gellir datrys y problemau hyn trwy ddefnyddio metelau anhydrin fel twngsten.

Ar yr un pryd rhaid sicrhau ymwrthedd cyswllt isel. Fodd bynnag, gellir darparu hyn gan fetelau sy'n toddi'n isel ond yn ddargludol iawn fel copr ac arian. Yn dibynnu ar y gofyniad, mae priodweddau'r metelau toddi uchel yn cael eu cyfuno â nodweddion metelau dargludol iawn. Felly, cynhyrchir aloion lle mae'r ddwy gydran yn bresennol mewn cymhareb addas i'w gilydd. Mae hyn yn creu cysylltiadau ag ymwrthedd weldio da iawn ac ymwrthedd cyswllt da.

Manylion Cyswllt Gwactod (WCAg).

Deunydd	Dwysedd (g/cm3) Yn fwy na neu'n hafal i	Caledwch HB Yn fwy na neu'n hafal i	Gwrthedd (MS/m) Yn fwy na neu'n hafal i	Cynnwys Aer (ppm) Llai na neu hafal i		Cynhwysyn ( wt. y cant )
				Ocsigen	Nitrogen
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

Rydym hefyd yn cyflenwi ein cysylltiadau newid WCu mewn ansawdd VFG (Vacuum Fine Grained). Mae hyn yn golygu eu bod yn hynod bur a bod ganddynt ddargludedd trydanol rhagorol. Yn dibynnu ar y gofynion, mae gennym wahanol ddeunyddiau VFG yn ein hystod gyda dau gynnwys copr gwahanol:

VFG10 (twngsten 90 y cant yn ôl pwysau, copr 10 y cant yn ôl pwysau)

VFG20 (twngsten 80 y cant yn ôl pwysau, copr 20 y cant yn ôl pwysau)

Mae ein cyswllt newid sydd wedi'i wneud o WCCu30 yn ddewis cost-effeithiol yn lle WCAg ac mae hefyd wedi'i weithgynhyrchu o ddeunyddiau crai nwy isel i'w defnyddio mewn gwactod.

WCCu30 (carbid twngsten 70 y cant yn ôl pwysau, copr 30 y cant yn ôl pwysau)

Priodweddau Deunydd Cyswllt Gwactod

	WCAg40	VFG10	VFG20	WCCu30
Toiled (canran yn ôl pwysau)	60	0	0	0
Ag (canran yn ôl pwysau)	40	0	0	0
W (canran yn ôl pwysau)	0	90	80	0
Cu (canran yn ôl pwysau)	0	10	20	30
Dwysedd (g/cm3)	12.6	16.5	15.2	12.2
Dargludedd trydanol (m/ohmmm2)	20	22	25	15
Caledwch HV30	170	220	210	230
