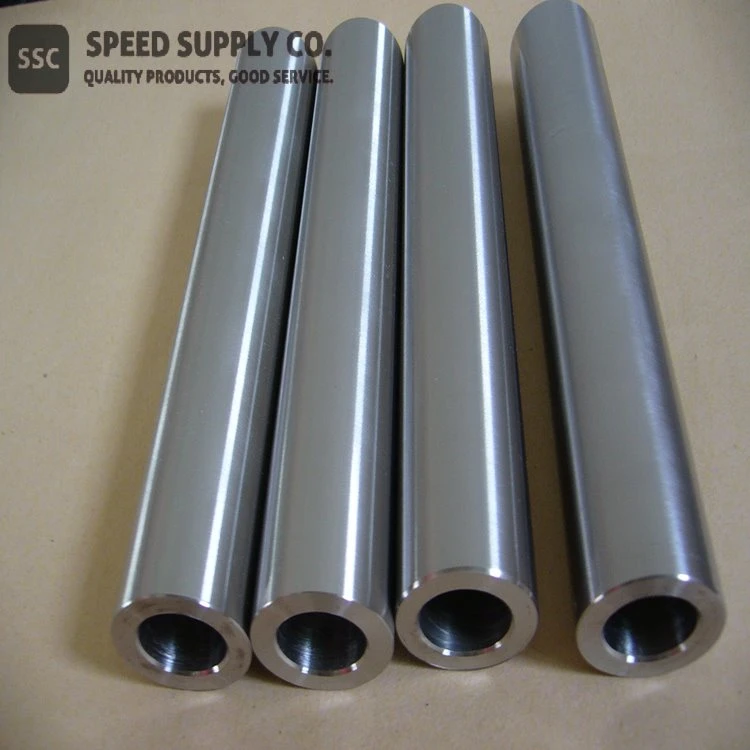

Pibell Titaniwm

Pibell Titaniwm

Deunydd: CP Titanium, Titanium Alloy

Anfon ymchwiliad

Swyddogaeth

Deunydd:

CP Titaniwm, Titaniwm Alloy

Safon:

ASTM B337, ASTM B338, ASME SB338, ASTM B861

Proses:

Mae pibellau di-dor titaniwm yn-rolio oer o fylchau pibellau allwthiol.
Mae pibellau weldio titaniwm yn cael eu gwneud o coil pibell titaniwm.

Siâp:

Pibell

Maint:

NPS neu wedi'i addasu

Disgrifiad Pipe Titaniwm

Mae titaniwm a'i aloion yn ddeunyddiau deniadol oherwydd eu cymhareb pwysau cryfder uchel unigryw sy'n cael ei chynnal ar dymheredd uchel a'u gwrthiant cyrydiad eithriadol. Mae cymhwysiad mawr titaniwm wedi bod yn y diwydiant awyrofod. Fodd bynnag, adroddwyd hefyd am symud ffocws tueddiadau’r farchnad o’r fyddin i’r masnachol ac o’r awyrofod i’r diwydiant.

Dimensiynau Pibell Titaniwm NPS



Atod. IPS Ysgafn 10S

Atod. IPS 40S Std

Atod. 80S Std IPS

Nom. Maint Pibell

Y tu allan i Dia.

Wal Trwchus

Y tu mewn Dia.

pwys/ troedfedd

Wal Trwchus

Y tu mewn Dia.

pwys/ troedfedd.

Wal Trwchus

Y tu mewn Dia.

lbs/ft

1/8"

.405

.049

.307

.1072

.068

.269

.1408

.095

.215

.1810

1/4"

.540

.065

.410

.1897

.088

.364

.2442

.119

.302

.3079

3/8"

.675

.065

.545

.2437

.091

.493

.3266

.126

.423

.4251

1/2"

.840

.083

.674

.3861

.109

.622

.4896

.147

.546

.6260

3/4"

1.050

.083

.884

.4932

.113

.824

.6506

.154

.742

.8479

1"

1.315

.109

1.097

.8078

.133

1.049

.9660

.179

.957

1.2495

1-1/4"

1.660

.109

1.442

1.0389

.140

1.380

1.3077

.191

1.278

1.7242

1-1/2"

1.900

.109

1.681

1.1996

.145

1.610

1.5637

.200

1.500

2.0893

2"

2.375

.109

2.157

1.5178

.154

2.067

2.1018

.218

1.939

2.8895

2-1/2"

2.875

.120

2.635

2.0315

.203

2.469

3.3331

.276

2.323

4.4080

3"

3.500

.120

3.260

2.4924

.216

3.068

4.3589

.300

2.900

5.8992

3-1/2"

4.000

.120

3.760

2.8611

.226

3.548

5.2412

.318

3.364

7.1950

4"

4.500

.120

4.260

3.2298

.237

4.026

6.2085

.337

3.826

8.6210

Manylebau ar gyfer Pibell Wedi'i Weldio Titaniwm

Cynnyrch

Pibell wedi'i weldio â thitaniwm

Maint

OD: 19.05mm i 609mm
Hyd: 1000mm-15000mm (39.4"-590.6"),
Trwch: {{0}}.5mm-5mm (0.02"-0.028")
Neu Wedi'i Addasu

Deunydd

Gr.1, Gr.2, Gr.9

Safonol

ASTM B337, ASTM SB338, ASTM B861, ac ati.

Gellir defnyddio pibellau wedi'u weldio â thitaniwm mewn cyfnewidwyr gwres a chyddwysyddion, pob math o system piblinell trawsyrru hylif cyrydol, tiwb beic titaniwm, pibell wacáu ceir a dyframaethu alltraeth, ac ati.

Gallwn hefyd ddarparu coiliau pibell titaniwm ar gyfer cymwysiadau gwresogi ac oeri.

Graddau a Safonau

Gradd Deunydd

Manyleb safonol

Yn fasnachol Pur

ASTM B 348 Graddau 1, 2, 3, 4
AWS A5.16 ERTi 1, 2, 3, 4
AMS 4951
AMS 4921
ASTM F 67 Graddau 1, 2, 3, 4

Ti Alloy 6Al 4V

ASTM B 348 Gradd 5
AWS A5.16 ERTi 5
AMS 4954

Aloi Titaniwm 6Al 4V ELI

ASTM F 136
AMS 4956
AWS A5.16 ERTi 5 ELI

Titanium Alloy Ti 0.2Pd

ASTM B 348 Graddau 7 ac 11
AWS A5.16 ERTi 7

Titanium Alloy Ti 0.3 Mo .8Ni

ASTM B 348 Gradd 12
AWS A5.16 ERTi 12

Aloi Titaniwm 5Al 2.5Sn

AMS 4953
AWS A5.16 ERTi 6
ASTM B 348 Gradd 6

Aloi Titaniwm 3Al 2.5V

ASTM B 348 Gradd 9
AWS A5.16 ERTi 9

Aloi Titaniwm Ti 6Al 7Nb

ASTM F 1295

Ceisiadau Pipe Titaniwm

● Cyfnewidwyr gwres

● Cyddwysyddion

● Systemau piblinell trawsyrru hylif cyrydol

● Tiwbiau beic

● Pibellau gwacáu modurol

● Dyframaethu ar y môr

Diwydiannau Cysylltiedig ar gyfer Pibell Titaniwm

● Peiriannau

● Awyrofod

● Awyrennau

● Modurol

● Meddygol

● Cynhyrchu Pŵer

● Electroneg

● Cemegol

Priodweddau Corfforol Titaniwm

Gradd

Cryfder Tynnol Terfynol Isafswm.

Cryfder Cynnyrch

Elongation y cant

Ardal Lleihau y cant

Cyflwr

KSI

MPa

KSI

MPa

1

35

240

20

138

24

30

Fel y nodir (siâp)

2

50

345

40

275

20

30

Fel y nodir (siâp)

3

64

450

55

380

18

30

Fel y nodir (siâp)

4

80

550

70

483

15

25

Fel y nodir (siâp)

5

130

895

120

828

10

25

Fel y nodir (siâp)

6

115

792

110

758

10

25

Bariau Forged

7

50

345

40

275

20

30

Fel y nodir (siâp)

9

90

620

70

483

15

25

Fel y nodir (siâp)

11

35

240

20

138

24

30

Fel y nodir (siâp)

12

70

483

50

345

18

25

Fel y nodir (siâp)

16

50

345

40

275

20

30

Fel y nodir (siâp)

17

35

240

25

170

24

30

Fel y nodir (siâp)

23

120

828

110

759

10

25

Beta-Anelwyd

Graddau Deunydd Titaniwm

CP Titaniwm

Gradd 1

Gradd 2

Gradd 2H (Gradd 2 gydag o leiaf 58 ksi UTS)

Gradd 3

Gradd 4

Aloi Titaniwm

Gradd 5 (6 y cant Al, 4 y cant V)

Gradd 7 (0.12 i 0.25 y cant Pd)

Gradd 7H (0.12 i 0.25 y cant Pd) (Gradd 7 gyda lleiafswm o 58 ksi UTS)

Gradd 9 (3 y cant Al, 2.5 y cant V)

Gradd 11 (0.12 i 0.25 y cant Pd)

Gradd 12 (0.3 y cant Mo, 0.8 y cant Ni)

Gradd 13 (0.5 y cant Ni, 0.05 y cant Ru)

Gradd 14 (0.5 y cant Ni, 0.05 y cant Ru)

Gradd 15 (0.5 y cant Ni, 0.05 y cant Ru)

Gradd 16 (0.04 i 0.08 y cant Pd)

Gradd 16H (0.04 i 0.08 y cant Pd) (Gradd 16 gydag isafswm UTS 58 ksi)

Gradd 17 (0.04 i 0.08 y cant Pd)

Gradd 18 (3 y cant Al, 2.5 y cant V, 0.04 i 0.08 y cant Pd)

Gradd 19 (3 ​​y cant Al, 8 y cant V, 6 y cant Cr, 4 y cant Zr, 4 y cant Mo)

Gradd 20 (3 y cant Al, 8 y cant V, 6 y cant Cr, 4 y cant Zr, 4 y cant Mo, 0.04 y cant -0.08 y cant Pd)

Gradd 21 (15 y cant Mo, 3 y cant Al, 2.7 y cant Nb, 0.25 y cant Si)

Gradd 23 (6 y cant Al, 4 y cant V, gydag elfennau rhyngosodol isel ychwanegol, ELI)

Gradd 24 (6 y cant Al, 4 y cant V, 0.{5}}4 y cant i 0.08 y cant Pd)

Gradd 25 (6 y cant Al, 4 y cant V, 0.3 y cant i 0.8 y cant Ni a 0.{9}}4 y cant i 0.08 y cant Pd)

Gradd 26 (0.08 i 0.14 y cant Pd)

Gradd 26H (0.08 i 0.14 y cant Pd) (Gradd 26 gydag isafswm UTS 58 ksi)

Gradd 27 (0.08 i 0.14 y cant Pd)

Gradd 28 (3 y cant Al, 2.5 y cant V, 0.08–0.14 y cant Ru)

Gradd 29 (6 y cant Al, 4 y cant V, ELI, ynghyd â 0. 08 i 0.14 y cant Ru)

Gradd 30 (0.3 y cant Co, 0.05 y cant Pd)

Gradd 31 (0.3 y cant Co, 0.05 y cant Pd)

Gradd 32 (5 y cant Al, 1 y cant tun, 1 y cant Zr, 1 y cant V, 0.8 y cant Mo)

Gradd 33 (0.4 y cant Ni, 0.{5}}15 y cant Pd, 0.025 y cant Ru, 0.15 y cant Cr)

Gradd 34 (0.4 y cant Ni, 0.{5}}15 y cant Pd, 0.025 y cant Ru, 0.15 y cant Cr)

Gradd 35 (4.5 y cant Al, 2 y cant Mo, 1.6 y cant V, 0.5 y cant haearn, 0.3 y cant Si)

Gradd 36 (45 y cant Nb)

Gradd 37 (1.5 y cant Al)

Gradd 38 (4 y cant Al, 2.5 y cant V, 1.5 y cant Fe)
